داکت اسپلیت اینورتر ال جی در بالای سقف کاذب ساختمان ها بصورت مخفی قرار گرفته و توسط کانالهایی که به آنها متصل می شوند هوای خنک و یا هوای گرم را در فضاهای مختلف واحدهای آپارتمانی به طور یکسان توزیع می نمایند.
داکت اسپلیت های اینورتر ال جی در ظرفیت 18000 الی 60000 BTU تولید می شوند که ظرفیت های 36000 الی 60000 دارای دو نوع برق تکفاز و سه فاز هستند.
همچنین داکت اسپلیت های اینورتر ال جی دارای رده انرژی A می باشند و از گاز مبرد R410A استفاده می کنند.
در سایت فروشگاهی کولر گازی، مشخصات فنی و قیمت های تضمین شده انواع داکت اسپلیت اینورتر ال جی، با گارانتی اصلی، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما عزیزان ارائه گردیده است.
طبق شنیده های کارشناسان ما، سازندگان برای واحدهای بالاتر از 200 متر مربع موظف به اخذ برق سه فاز بر اساس بخشنامه شرکت توانیر می باشند.
در صورتیکه واحدهای آپارتمان شما حتی تا متراژ 200 متر مربع باشند نیز می توانید با استفاده از برق تک فاز ولی 50 آمپر ، از داکت اسپلیت های تک فاز استفاده نمایید.
برای آپارتمان های تا متراژ 150 متر مربع نیز می توان از داکت اسپلیت های تک فاز ولی با برق 32 آمپر (برخی برندها) استفاده نمود و نیازی به تقاضای برق سه فاز (از شرکت برق) نمی باشد.
به منظور تعیین ظرفیت و تعداد داکت اسپلیت سقفی مورد نیاز پروژه ابتدا نسبت به ارسال آخرین پلان معماری واحدها و طبقات ساختمان خود از طریق فکس یا Email برای کارشناسان ما اقدام فرمائید.
یکی از نکات مورد توجه در انتخاب داکت اسپلیت ها، در نظر گرفتن حجم هوادهی آنها می باشد که معمولا به ازا هر یک تن ظرفیت داکت اسپلیت معادل CFM 400 حجم هوادهی مناسب است. بدیهی است در صورت کمتر بودن حجم هوادهی میزان صدای داکت اسپلیت کمتر و در صورت بیشتر بودن هوادهی ، میزان صدای داکت اسپلیت بیشتر خواهد بود.
معمولا هنگام برآورد اولیه ظرفیت سرمایش داکت اسپلیت مورد نیاز هر آپارتمان در شرایط آب و هوایی مانند تهران و در طبقات وسط ساختمان (که در معرض تابش نورخورشید به سقف در تابستان و سرمای سطح بام در زمستان نمی باشند)، به ازا هر 30 یا 40 متر مربع سطح کلی و ناخالص آپارتمان حدود یک تن تبرید (ظرفیت داکت اسپلیت) در نظر گرفته می شود( هر متر مربع فضای مفید حدود 400 btu/hr ). بنابراین اگر متراژ هر یک از واحد های آپارتمان شما بیش از 120 متر مربع باشد، بهتر است برای هر واحد دو دستگاه داکت اسپلیت مورد استفاده قرار گیرد .همچنین در نظر داشته باشید که هر BTU 12000 معادل یک تن تبرید می باشد.
همچنین می توانید برای سهولت بیشتر به جدول محاسبه تقریبی زیر جهت تعیین ظرفیت داکت اسپلیت مورد نیاز، با توجه به شرایط و مبانی محاسبات عنوان شده مراجعه نمائید:
ظرفیت داکت اسپلیت | برای واحد های وسط و همکف (m2) | برای واحد های زیر پشت بام (m2) |
18000 | تا 48 | تا 35 |
24000 | تا 65 | تا 45 |
30000 | تا 80 | تا 55 |
36000 | تا 100 | تا 65 |
48000 | تا 140 | تا 100 |
60000 | تا 170 | تا 125 |
توجه : این محاسبه بصورت تقریبی و صرفاً برای آپارتمان های مسکونی با شرایط آب و هوایی مانند تهران و با فاصله سقف تا کف 2/8 متر، بدون تجمع نفرات و افزایش گرمای نهان و بدون استفاده از تجهیزات الکتریکی پرمصرف و همچنین بدون نمای شیشه یا ضلع شیشه ای خصوصاً در سمت غرب فضا یا بنای مورد نظر ارائه گردیده است.
نقشه کانال کشی از داکت اسپلیت اینورتر سقفی تا هر یک از فضاها (سالن یا اتاقها) بر اساس مناسبترین ابعاد و عبور از بالای سقف کاذب تهیه و ارسال می شود.
قبل از انتخاب و سفارش خرید هر یک از اسپلیت های سقفی فوق به موضوع تک فاز یا سه فاز بودن (Ø) برق مورد نیاز آن و همچنین آمپر (A) برق مصرفی آن با توجه به توان و مشخصات کنتور برق واحد خود دقت فرمائید.
جهت تامین هوای گرم مورد نیاز در زمستان، با توجه به اینکه معمولا داکت اسپلیتها دارای کویل گرمایش نمی باشند نسبت به سفارش ساخت کویل آبگرم مناسب با ظرفیت و ابعاد دهانه خروجی داکت اسپلیت (با دریافت مبلغ مربوطه) اقدام خواهد گردید.
پس از تعیین ظرفیت و تعداد داکت اسپلیت های سقفی مورد نیاز، محل قرارگیری آنها براساس پارامترهای مختلفی مانند وجود سقف کاذب و امکان کانال کشی، امکان اجرای لوله های دستگاه تا پنل بیرونی، امکان اجرای لوله کشی آب گرم تا کویل گرمایش، مناسبترین موقعیت نصب از نظر دمپ صدا (پلان جانمایی) و ... تعیین می گردد.
با توجه به سوالات مکرر سازندگان واحدهای مسکونی در خصوص هزینه اجرای کانال های توزیع و برگشت هوای داخل واحدها و اجرای لوله های مسی بین داکت داخلی و پنل بیرونی، بعنوان یک برآورد کلی می توان هزینه اجرای آنها را حدود 20 درصد تا 30 درصد از قیمت اولیه خرید داکت اسپلیت ها در نظر گرفت. (البته این برآورد تقریبی است و به عوامل مختلفی مانند طول مسیر و فاصله بین دو پنل داخلی و خارجی و عوامل دیگر بستگی دارد)
داکت اسپلیت سقفی اینورتر ال جی LG دارای 5سال ضمانت تعويض کمپرسور و 2 سال گارانتي قطعات فنی شرکت گلدايران مي باشند.
معمولا تولید و مونتاژ داکت اسپیلت های ال جی در کره انجام می پذیرد.
در سایت فروشگاهی کولر گازی ، مشخصات فنی و قیمت های تضمین شده انواع داکت اسپلیت ال جی، با گارانتی اصلی، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما عزیزان ارائه گردیده است.
راه ارتباطی فروشگاه اینترنتی کولر گازی (COLERGAZI.IR) و دریافت مشاوره رایگان با شماره 02188307956 تماس حاصل نمایید.
|

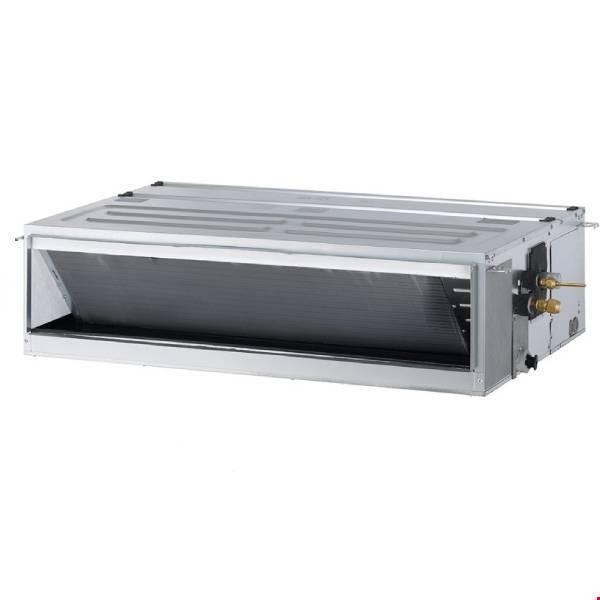

مدل دستگاه | AB-W36GM3T1 - تک فاز |
برچسب مصرف انرژی | A |
موقعیت نصب دستگاه | سقفی توکار |
شرایط کارکرد | معتدل |
حجم هوادهی - CFM | 918/1024/1130 |
فشار استاتیک خارجی - Pa | - |
ظرفیت سرمایشی - BTU/h | 36000 |
ظرفیت گرمایشی - BTU/h | 36000 |
ظرفیت سرمایشی - تن | 3 |
برق مصرفی | تک فاز -220 ولت |
جریان برق مصرفی - Amp | 14 ~ 13 |
حداکثر صدای یونیت داخلی -Db | 36/39/42 |
ابعاد یونیت داخلی-mm | 450*298*1182 |
ابعاد یونیت خارجی -mm | 950*330*1170 |
وزن یونیت داخلی -kg | 33 |
وزن یونیت خارجی -kg | 81 |
نوع کمپرسور | روتاری |
کیت اینورتر (کم مصرف) | ![]() |
گاز مبرد | R410 |
سایز لوله مایع (رفت) - Inch | 3/8 |
سایز لوله گاز (برگشت) - Inch | 5/8 |
حداکثر طول لوله کشی - m | 30 |
حداکثر ارتفاع لوله کشی - m | 15 |
دامنه دمایی کارکرد | 15- الی 48 درجه سانتی گراد |
کشور سازنده | کره جنوبی |
گارانتی | 2 سال ضمانت قطعات فنی - 5 سال ضمانت کمپرسور |
نصب رایگان | ندارد - طبق تعرفه شرکت گارانتی |
