فن کویل چیست ؟

فن کویل ( Fan coil) دستگاهی ساده است که شامل مبدل حرارتی و فن است. این دستگاه بخشی از سیستم تهویه مطبوع موجود در ساختمان‌‌‌‌های مسکونی، تجاری و صنعتی و … است. یک فن کویل، دستگاهی با قابلیت‌‌‌‌های گوناگون است که گاهی اوقات با مکش هوای موجود، درجه حرارت فضای محیط اطراف خود را تنظیم می‌کند. این کنترل توسط یک سوئیچ دستی خاموش/ روشن یا یک ترموستات انجام می‌شود. تر موستات به فن یا به شیر کنترل فرمان می‌دهد که با تغییر دور فن یا تغییر میزان دبی آب ورودی به کویل ها می‌توان به دمای مطلوب در هر فضا دست یافت.

دستگاه‌‌‌‌های فن کویل با آب سرد و گرم از دیگ‌‌‌‌های مرکزی و چیلر تغذیه می‌شوند. فن کویل ها برای آن که انرژی تولید شده توسط مولد انرژی (گرم کننده یا خنک کننده) را به محیط ارائه دهند، معمولا از دو لوله (گرم یا سرد) و چهار لوله (هر دو واحد گرمایش و خنک کننده به صورت همزمان) بهره می‌گیرند.

دستگاه فن کویل نصب نسبتا ساده ای دارد. با این حال، برای اطمینان از عملکرد کارآمد نیاز به تعمیر و نگهداری منظم دارند. هنگامی که یک فن کویل هوا را خنک می‌کند، آب کندانس شده به روی کویل ها وارد سینی زیر آن می‌شود و از آنجا توسط لوله ی درین، آب باید تخلیه گردد.



اجزای تشکیل دهنده فن کویل

  • فن
  • شیر فلکه
  • شیرهواگیری
  • فیلتر هوای قابل تعویض یا قابل شستشو
  • کویل‌‌‌‌های گرمایش و سرمایش که معمولا از لوله‌‌‌‌های مسی با پره‌‌‌‌های آلومینیومی ساخته می‌شوند.



فن کویل ها انواع مختلفی دارند که در ادامه بیشتر آشنا خواهیم شد:



فن کویل‌‌‌‌‌های زمینی

از انواع مختلف فن کویل مدل زمینی آن است. این سری از مدل‌‌‌‌‌های ارائه شده دارای موقعیت نصب زمینی روکار هستند. بیشتر در سالن‌ها و راهروها به دلیل حجم کم و کارایی مطلوب مورد استفاده قرار می‌گیرند. دریچهٔ خروجی فن کویل زمینی به صورت مورب زن، روبه زن و بالازن طراحی و از این طریق دمای ایجاد شده به فضای اطراف منتقل می‌کند. به دلیل قرارگیری در فضای داخلی و تأثیر در دکوراسیون محیط، جنس و ظاهر آنها از اهمیت ویژه ای برخوردار است و افرادی که این مدل فن کویل را به منظور سیستم حرارتی و برودتی ساختمان خود در نظر دارند، ترجیح می‌دهند که فن کویلی با ظاهری شیک و لوکس خریداری نمایند.



فن کویل‌‌‌‌‌های سقفی

یکی از مدل‌‌‌‌‌های پرکاربرد که در اکثر ساختمان‌‌‌‌‌های اداری یا تجاری مورد استفاده قرار می‌گیرد نوع سقفی آن است. فن کویل‌‌‌‌‌های سقفی در دو مدل کابین دار و بدون کابین طراحی و ساخته می‌شوند. و محل نصب و قرارگیری آنها درون سقف به صورت توکار یا روکار است. به دلیل قرارگیری درون سقف جنس بدنه از اهمیت ویژه ای برخوردار است؛ بنابراین شرکت‌‌‌‌‌های سازندهٔ معتبر از ورق گالوانیزه محکم ضدزنگ برای ساخت بدنه و افزایش مقاومت آن در برابر زنگ زدگی مورد استفاده قرار می‌دهند. دریچهٔ خروجی آنها نیز در زیر دستگاه یا روبه روی آن قرار دارد.



فن کویل‌‌‌‌‌های دیواری

یکی دیگر از انواع فن کویل مدل دیواری آن است. می‌توان گفت این سری از سیستم‌‌‌‌‌های تهویه مطبوع شکل ظاهری مانند اسپلیت‌‌‌‌‌های دیواری دارند، و محل قرارگیری آنها روی دیوار در فضای داخلی اتاق است. ظاهر شیک و دکوراتیو این مدل فن کویل مورد توجه بسیاری از افراد قرار گرفته و به پرکاربردترین آنها تبدیل شده‌است. در ساختمان‌‌‌‌‌های اداری، تجاری و مسکونی بدون محدودیت به راحتی می‌توان از این سری سیستم‌‌‌‌‌های تهویه مطبوع به منظور ایجاد هوایی مطبوع بهره‌مند شد، و از ظاهر زیبای آن در دکوراسیون بهره‌مند شد. از برند‌‌‌‌های مطرح موجود در بازار می‌توان به فن کویل یوراما اشاره نمود، که علاوه بر ظاهری زیبا دارای عملکردی مطلوب و سطح کیفیت بسیار بالایی می‌باشند.

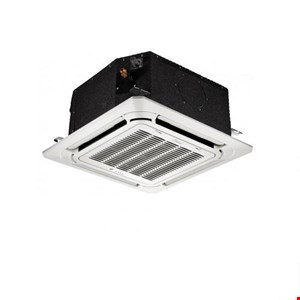

فن کویل کاستی

فن کویل کاستی در مدل‌‌‌‌‌های یکطرفه، دو طرفه و چهار طرفه با راندمان و بازدهی بسیار مطلوب تولید و در بازار موجود می‌باشند. این مدل فن کویل نیز درون سقف جایگذاری می‌شود تفاوت آن با مدل داکتی یا همان سقفی در این است که برای نصب مدل کاستی الزاماً سقف باید از نوع کاذب باشد و در سقف‌‌‌‌‌های دیگر امکان نصب و قرارگیری این مدل فن کویل وجود ندارد. به دلیل دسترسی همچنین استفاده بهینه از هوای تأمین شده به‌طور عمده دریچه‌‌‌‌‌های خروجی را با قابلیت تنظیم دستی یا اتوماتیک طراحی و اجرا می‌کنند.



مزایای فن کویل

فن کویل‌ها برخلاف سیستم هوارسان، نیاز به کانال کشی ندارند به همین دلیل فضای کمتری را از محیط اشغال می‌کنند. کنترل این سیستم بسیار ساده‌تر از دیگر تجهیزات سرمایش و گرمایش است و هزینه کمتری را دربردارد.

فن کویل این امکان را فراهم می‌کنند که برای هر بخش و اتاق دمای دلخواه را انتخاب کنیم. ذات مستقل بودن این سیستم‌ها نیز باعث می‌شود تا حین استفاده از آن‌ها، آلودگی اتاق‌ها به یکدیگر انتقال نیابد. از آنجا که می‌توان دمای نقاط مختلف را به دلخواه تغییر داد یا برخی نقاط را خاموش کرد، می‌توان به صورت هدفمند از سرمایش و گرمایش آن‌ها بهره گرفت و از این طریق مصرف انرژی نیز کمتر می‌شود.



کاربرد فن کویل‌ها

بهترین کاربرد سیستم فن کویل مربوط به مواردی است که بخواهیم درجه حرارت هر فضا به‌طور جداگانه کنترل شود. همچنین با استفاده از سیستم فن کویل از انتقال الودگی بین اتاق‌ها جلوگیری خواهد شد. کاربرد‌‌‌‌های مناسب این سیستم عبارتند از: هتلها و متلها و ساختمان‌‌‌‌‌های اپارتمانی و ساختمان‌‌‌‌‌های اداری. اگر چه در تعدادی از ساختمان‌‌‌‌‌های بیمارستانها نیز از سیستم فن کویل استفاده می‌شود ولی این موضوع چندان مناسب نبست زیرا بازده فیلتر هوای فن کویلها کم است و نگهداری و تمیز کردن آن‌ها نیز مشکل خواهد بود.



نکات فنی نصب و اجرای فن کویل

1- برای محاسبه دبی آب سرد مورد نیاز سرمایش فن کویل ها باید مقدار بارکل سرمایی بر مبنای (BTU/h) هر یک از فضا‌‌‌‌های ساختمان را بر عدد 5000 تقسیم نمود. (یا تقسیم کیلو کالری در ساعت بر عدد 1250) به این ترتیب معمولا قطر لوله‌‌‌‌های رفت و برگشت آب سرد و گرم به کویل فن کویل‌‌‌‌های cfm 200 سایز ½ اینچ و برای فن کویل‌‌‌‌های 300 و 400 cfm سایز ¾ اینچ و برای فن کویل‌‌‌‌های 600 و 800 و 1000 cfm سایز 1 اینچ و برای فن کویل‌‌‌‌های 1200 و کانالی‌‌‌‌های تا 1800, ¼ 1 اینچ در نظرگرفته می‌شود.

2- نصب فلوسوئیچ در مسیر آب خروجی اواپراتور (Child Water) به سمت کویل آب سرد تجهیزات تهویه مطبوع (مانند فن کویل و هواساز) به منظور فرمان Stop به چیلر در زمان خاموش شدن پمپ‌‌‌‌های سیرکولاتور مدار سرمایش الزامی است.
3- با توجه به توانایی بیشتر گرمادهی فن کویل ها نسبت به انواع رادیاتورها در سایز مشابه، در ساختمان‌‌‌‌های قدیمی نصب فن کویل بجای رادیاتور (فقط برای گرمایش) در صورتی امکان پذیر است که لوله‌‌‌‌های مربوطه از کف واحد (نه از دیوار پشت دستگاه) خارج شده باشند.
4- با توجه به اهمیت بالانس فن هوادهی در عملکرد فن کویل ها و ارتباط مستقیم آن با طول عمر بلبرینگ موتور، به منظور تداوم بالانس دینامیکی فن هوادهی دستگاه، نسبت به نصب کاملاً افقی و تراز شده انواع فن کویل ها در محل نصب خود نهایت دقت را مبذول فرمائید.
5- با توجه به موضوع مهم سرویس و نگهداری در تجهیزات تهویه مطبوع، نصب شیر قطع و وصل جریان آب ورودی و خروجی از کویل فن کویل ها همراه با مهره ماسوره مربوطه (هم سایز با قطر لوله انشعابی) ضروری است.
6- به منظور جمع آوری آب حاصل از تقطیر رطوبت هوا روی کویل فن کویل ها در فصل تابستان، نصب لوله ½ اینچ درین از سینی زیرکویل تا محل تخلیه این آبها برای هر فن کویل لازم است.



کاربر گرامی :

چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای خرید انواع سیستم‌‌‌‌‌‌‌‌های تهویه مطبوع همانند فن کویل را دارید، می‌توانید پس از تماس با فروشگاه کولرگازی از کارشناسان فروش بخش تجهیزات تهویه مطبوع مشاوره بگیرید و سوالات خود را مطرح نمایید.



نمایش بیشتر
بستن
فن کوئل دیواری به ظرفیت 400cfm مدل AUKS 400
فن کوئل دیواری به ظرفیت 400cfm مدل AUKS 400

فن کوئل دیواری به ظرفیت 400cfm مدل AUKS 400

فن کوئل دیواری به ظرفیت 400cfm مدل AUKS 400
+
_

13,000,000 تومان 12,500,000 تومان موجود
فن کویل سقفی توکار هایسنس مدل HFP-37WA
فن کویل سقفی توکار هایسنس مدل HFP-37WA

فن کویل سقفی توکار هایسنس مدل HFP-37WA

فن کویل سقفی توکار هایسنس مدل HFP-37WA
+
_

4,900,000 تومان 4,800,000 تومان موجود
فن کویل سقفی توکار هایسنس مدل HFP-51WA
فن کویل سقفی توکار هایسنس مدل HFP-51WA

فن کویل سقفی توکار هایسنس مدل HFP-51WA

فن کویل سقفی توکار هایسنس مدل HFP-51WA
+
_

6,000,000 تومان 5,900,000 تومان موجود
فن کویل سقفی توکار هایسنس مدل HFP-68WA
فن کویل سقفی توکار هایسنس مدل HFP-68WA

فن کویل سقفی توکار هایسنس مدل HFP-68WA

فن کویل سقفی توکار هایسنس مدل HFP-68WA
+
_

6,900,000 تومان 6,800,000 تومان موجود
فن کویل سقفی توکار هایسنس مدل HFP-136WA
فن کویل سقفی توکار هایسنس مدل HFP-136WA

فن کویل سقفی توکار هایسنس مدل HFP-136WA

فن کویل سقفی توکار هایسنس مدل HFP-136WA
+
_

8,900,000 تومان 8,800,000 تومان موجود
فن کویل سقفی توکار کانالی هایسنس مدل HFP-170WA
فن کویل سقفی توکار هایسنس مدل HFP-170WA

فن کویل سقفی توکار کانالی هایسنس مدل HFP-170WA

فن کویل سقفی توکار هایسنس مدل HFP-170WA
+
_

10,800,000 تومان 10,600,000 تومان موجود
فن کویل سقفی توکار کانالی هایسنس مدل HFP-204WA
فن کویل سقفی توکار کانالی هایسنس مدل HFP-204WA

فن کویل سقفی توکار کانالی هایسنس مدل HFP-204WA

فن کویل سقفی توکار کانالی هایسنس مدل HFP-204WA
+
_

12,500,000 تومان 12,300,000 تومان موجود
فن کویل کاستی یک طرفه میدیا مدل MKC-300
فن کویل کاستی یک طرفه میدیا مدل MKC-300

فن کویل کاستی یک طرفه میدیا مدل MKC-300

فن کویل کاستی یک طرفه میدیا مدل MKC-300
+
_

17,600,000 تومان 17,000,000 تومان موجود
فن کویل کاستی یک طرفه میدیا مدل MKC-400
فن کویل کاستی یک طرفه میدیا مدل MKC-400

فن کویل کاستی یک طرفه میدیا مدل MKC-400

فن کویل کاستی یک طرفه میدیا مدل MKC-400
+
_

18,100,000 تومان 17,500,000 تومان موجود
فن کوئل دیواری به ظرفیت 600cfm مدل AUKS 600
فن کوئل دیواری به ظرفیت 600cfm مدل AUKS 600

فن کوئل دیواری به ظرفیت 600cfm مدل AUKS 600

فن کوئل دیواری به ظرفیت 600cfm مدل AUKS 600
+
_

15,000,000 تومان 14,500,000 تومان موجود
فن کوئل دیواری به ظرفیت 800cfm مدل AUKS 800
فن کوئل دیواری به ظرفیت 800cfm مدل AUKS 800

فن کوئل دیواری به ظرفیت 800cfm مدل AUKS 800

فن کوئل دیواری به ظرفیت 800cfm مدل AUKS 800
+
_

16,500,000 تومان 16,000,000 تومان موجود
فن کوئل دیواری به ظرفیت 600cfm مدل AUX 600
فن کوئل دیواری به ظرفیت 600cfm مدل AUX 600

فن کوئل دیواری به ظرفیت 600cfm مدل AUX 600

فن کوئل دیواری به ظرفیت 600cfm مدل AUX 600
+
_

15,000,000 تومان 14,500,000 تومان موجود
فن کوئل کاستی چهارطرفه گلدیران مدل GL-GLKA-1200
فن کوئل کاستی چهارطرفه گلدیران مدل GL-GLKA-1200

فن کوئل کاستی چهارطرفه گلدیران مدل GL-GLKA-1200

فن کوئل کاستی چهارطرفه گلدیران مدل GL-GLKA-1200
+
_

25,800,000 تومان 23,500,000 تومان موجود
فن کوئل کاستی چهارطرفه گلدیران مدل GL-GLKA-1500
فن کوئل کاستی چهارطرفه گلدیران مدل GL-GLKA-1500

فن کوئل کاستی چهارطرفه گلدیران مدل GL-GLKA-1500

فن کوئل کاستی چهارطرفه گلدیران مدل GL-GLKA-1500
+
_

28,400,000 تومان 27,000,000 تومان موجود
فن کوئل سقفی توکار گلدیران مدل   GLKT3-300
فن کوئل سقفی توکار گلدیران مدل GLKT3-300

فن کوئل سقفی توکار گلدیران مدل GLKT3-300

فن کوئل سقفی توکار گلدیران مدل GLKT3-300
+
_

8,400,000 تومان 7,800,000 تومان موجود
فن کوئل سقفی توکار گلدیران  مدل GLKT3-1000
فن کوئل سقفی توکار گلدیران مدل GLKT3-1000

فن کوئل سقفی توکار گلدیران مدل GLKT3-1000

فن کوئل سقفی توکار گلدیران مدل GLKT3-1000
+
_

17,200,000 تومان 16,000,000 تومان موجود
فن کوئل سقفی توکار گلدیران مدل GLT3H-1200
فن کوئل سقفی توکار گلدیران مدل GLT3H-1200

فن کوئل سقفی توکار گلدیران مدل GLT3H-1200

فن کوئل سقفی توکار گلدیران مدل GLT3H-1200
+
_

23,000,000 تومان 21,800,000 تومان موجود
فن کوئل سقفی توکار گلدیران  مدل GLT3H-1600
فن کوئل سقفی توکار گلدیران مدل GLT3H-1600

فن کوئل سقفی توکار گلدیران مدل GLT3H-1600

فن کوئل سقفی توکار گلدیران مدل GLT3H-1600
+
_

29,000,000 تومان 27,800,000 تومان موجود
