بوستر پمپ  آتشنشانی

بوستر پمپ ها صرف نظر از نوع کاربری، فشار کار، تعداد پمپ ها و … معمولاً در دو نوع دور ثابت و دور متغیر تولید می‌گردند.
در بوستر پمپ‌های آبرسانی معمولاً بمنظور جلوگیری از ضربه الکتریکی و مکانیکی اولیه در زمان استارت پمپ از اینورتر (inverter) که باعث راه اندازی آرام الکتروموتور از دور کم و به تدریج افزایش دور و قدرت پمپ میگردد استفاده میشود همچنین در صورتی که با تکمیل توان پمپ در حداکثر دور حجم آبدهی و یا فشار آب کافی نباشد پمپ دوم بطور اتوماتیک وارد مدار میشود.
همچنین در بوستر پمپ‌های آبرسانی که دائماً در حال کار هستند و یا در بوستر پمپ‌های دیگر، مورد استفاده در صنعت و کشاورزی، از سیستم PLC جهت تغییر استارت نوبتی پمپ ها استفاده میگردد. به سیستم تعیین کننده نوبت استارت پمپ‌های بوستر Change Over میگویند.



بوستر پمپ دور ثابت آبرسانی

بوستر پمپ آب دور ثابت جهت سیستم اطفا حریق، سیستم‌های آبیاری صنعتی و پرکردن مخازن استفاده می‌شود. از مزایای بوستر پمپ‌های دور ثابت می‌توان به رسیدن به بیشترین بازدهی در کمترین زمان اشاره کرد. این پمپ ها خود به دو دسته تقسیم می‌شوند یک نوع آن همراه با سیستم خود سرویس با Change over یا PLC است که دارای قطعه ی هوشمندی است که پمپ ها را از طریق برنامه ای که در خود حفظ می‌کند در طیف زمانی خاصی خاموش و روشن کرده و استهلاک پمپ ها را به یک میزان بالا می‌برد و نوع دیگرآن بدون Change over یا PLC است که پمپ آب به ترتیب و از طریق تنظیم کلید‌های فرمان دهنده در مدار قرار گرفته و فشار شبکه را تامین می‌کند.


بوستر پمپ دور متغیر آبرسانی

بوستر پمپ آب دور متغیر جهت مصارف آب شرب استفاده می‌گردد، از مزایای بوستر پمپ دور متغیر می‌توان به کاهش انرژی، استهلاک پایین و سیستم فشار پایدار در رایزر ساختمان اشاره نمود. تفاوت عمده این بوستر پمپ ها در وجود قطعه هوشمند در مغز الکترونیکی آن است که کار کنترل دور موتور دینام در سازه را بر اساس هرتز HZ انجام می‌دهد و دینام به یکباره در شدت جریان ۵۰HZ قرار نمی‌گیرد و این افزایش شدت جریان به صورت تدریجی است. از دیگر قابلیت‌های این قطعه الکترونیکی می‌توان به موارد زیر اشاره نمود.

•   گشتاور راه اندازی ۲۰۰درصد.
•   انواع ورودی ها و خروجی‌های دیجتال و آنالوگ.
•   قابلیت کپی پارامترها از طریق کپی کد.
•   قابلیت کنترل گشتاور علاوه بر کنترل دور.
•   قابلیت Close Loop شدن با برد ENCODER.



مزایای الکتروموتور‌های دور متغیر

الکترو موتور‌های دور متغیر نسبت به الکترو موتور‌های دور ثابت دارای مزایایی از قبیل:

ثابت بودن

ثابت بودن کامل فشار سيستم که شاخص اصلي بوستر پمپ هاي دورمتغير است.

منبع دیافراگمی

بوستر پمپ هاي دورمتغير بنا به دلايل زير به منبع ديافراگمي نياز ندارند.

1. حذف ضربه قوچ در شبکه مصرف به دليل روشن و خاموش نشدن آني الکترو پمپ ها.
2. معادل بودن مقدار آب پمپاژ شده بوسيله بوستر پمپ ها با ميزان آب مصرفي.
3. ثابت بودن کامل فشار سيستم و عدم نياز به ذخيره سازي آب درحد فاصل دو فشار در مقايسه با بوستر پمپ هاي دورثابت.
4. کاهش فضای اشغال موتورخانه
5. کاهش فضاي اشغال موتورخانه با حذف منبع ديافراگمي
6. کوپلینگها
7. کاهش استهلاک کوپلينگ ها و قطعات متحرک الکتروپمپ ها
8. عمر مفید بوستر پمپ
9. افزايش عمر مفيد بوستر پمپ و اجزا تشکيل دهنده آن
10. هزینه ها
11. کاهش هزينه هاي سرويس و نگهداري
12. هزینه‌های مستمر برق
13. کاهش هزينه هاي مستمر برق مصرفي تا ۳۰% بدليل متناسب بودن شدت جريان برق مصرفي با دور الکتروموتور و حذف شدن جريان راه اندازي در مقايسه با بوستر پمپ هاي دورثابت به هنگام روشن شدن آني الکتروپمپ ها.

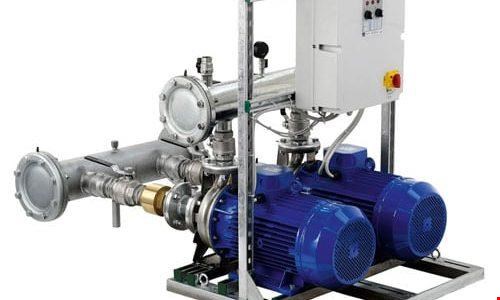

اجزای بوستر پمپ آب

•   پمپ
•   تابلو برق
•   کلکتور‌های ورودی و خروجی
•   اتصالات
•   شاسی
•   منبع دیافراگمی
•   سنسور یا کلید پرشر

نکته قابل توجه

ممکن است هر یک از اجزای بوستر پمپ از بهترین مارک‌های موجود در بازار تهیه شده باشد، اما انتخاب اولیه، مونتاژ نهایی مجموعه، تنظیمات مربوط به plc و راه اندازی آنها در صورتی که به درستی انجام نشود هر کدام به تنهایی می‌تواند باعث کارکرد نا مناسب مجموعه بوستر پمپ شود.
از طرف دیگر به همان نسبت که استفاده از بوستر پمپ باعث کاهش مصرف انرژی، کاهش هزینه‌های نگهداری و تعمیر و آسایش مصرف کنندگان می‌شود، انتخاب غیر کارشناسی و عدم رعایت استاندارد‌های لازم در این بخش باعث بالا رفتن مصرف انرژی و هزینه‌های نگهداری و تعمیرات و همچنین اتلاف وقت و عدم رضایت و آسایش مصرف کنندگان می‌شود.



مزیت‌های سیستم بوستر پمپ آب در سیستم‌های آبرسانی عبارتند از:

•   حذف ضربات هیدرولیکی
•   قابلیت حمل و نصب آسان
•   قابلیت سرویس در حین کار
•   وجود سیستم‌های مختلف محافظت الکترونیک
•   صرفه جویی در مصرف انرژی الکتریکی
•   آب دهی بسیار پایین تا بسیار بالا
•   کاهش استهلاک پمپ
•   کاهش استهلاک لوله کشی و رایزرساختمان
•   وجود یک پمپ آماده به کار در زمان از کار افتادن پمپ آب در حال کار

ویژگی‌های بوستر پمپ‌های آبرسانی

•   دارای الکتروموتور با دور 2900 rpm یا 1450 rpm می‌باشند.
•   کارکرد با برق یک یا 3 فاز بر اساس توان الکتروپمپ.
•   تمامی مدلها دارای شیرفلکه‌های CIM ایتالیا (اصل) یا جاکومنی ایتالیا یا Pex انگلستان و شیر یکطرفه Yourk (اصل) یا محصول با کیفیت مشابه و به تعداد مناسب پمپ ها، می‌باشند.
•   دارای کلید Pressure KP1 دانفوس و یا سنسور ترانسمیتر BD آلمان یا دانفوس و مانومتر صفحه ای 10CM و تابلو برق هیوندای کره (اصل) و یا تله مکانیک (اشنایدر) با دو سال ضمانت بی قید و شرط تعویض می‌باشند.
•   پمپ ها روی شاسی و شاسی ها روی کلاف اصلی قرار گرفته اند.
•   در ساخت کلیه کلکتور‌های بوستر پمپ‌های آبرسانی و حتی آتش نشانی از لوله‌های گالوانیزه با قطر مناسب استفاده می‌شود و حتی لوله کلکتور‌های بوستر پمپ‌های آبرسانی دارای سه لایه رنگ اپوکسی بهداشتی مخصوص آب شرب توسط کمپرسور باد جهت تامین حداکثر سلامت بهره برداران می‌باشند.
•   دارای منبع دیافراگمی با برند‌های ایتالیایی اصل و دارای گارانتی واقعی (LB) با درج گارانتی در فاکتور و یا منابع دیافراگمی ترک با تیوپ ایتالیا (APDM مخصوص آب شرب) می‌باشند.
•   پیچ و مهره‌های بوستر پمپ‌های آبرسانی و آتش نشانی تماما از نوع پیچ و مهره‌های گالوانیزه و سفید می‌باشند.





از مزایای بوستر پمپ‌های دور متغیر می‌توان به موارد زیر اشاره کرد:

•   ثابت بودن فشار آب خروجی سیستم در صورت تغییر مقدار مصرف آب
•   عدم نیاز به منبع دیافراگمی و کاهش فضای اشغال آن در موتورخانه
•   عدم نیاز به جوکی پمپ (پمپ یدکی)
•   حذف ضربه قوچ در شبکه ی مصرف به دلیل روشن و خاموش نشدن آنی الکتروپمپ ها
•   معادل بودن مقدار آب پمپاژ شده به وسیله بوستر پمپ با میزان آب مصرفی مورد نیاز
•   کاهش استهلاک کوپلینگ ها و قطعات متحرک الکتروپمپ ها و متعاقباً افزایش عمر مفید کل سیستم بوستر پمپ دور متغیر
•   کاهش هزینه‌های سرویس و نگهداری در بوستر پمپ‌های دور متغیر
•   کاهش هزینه‌های برق مصرفی تا 30% به دلیل استفاده از سیستم تغییر دور تدریجی یا اینورتر





برخی از انواع بوستر پمپ‌های رایج آتش نشانی

  1) بوستر پمپ آتش نشانی دوخطه با پمپ پنتاکس مدل CBT 310

با منبع 24 لیتری زیلمت – برای ساختمان 5 طبقه با 5 فایرباکس



2) بوستر پمپ آتش نشانی دو خطه با پمپ پنتاکس مدل CBT 600

با منبع 24 لیتری زیلمت – برای ساختمان 8 طبقه با 8 فایرباکس



3) بوستر پمپ آتش نشانی 2 خطه با پمپ پمپیران مدل 250 ~ 32

با منبع 24 لیتری زیلمت – برای ساختمان 12 طبقه با 12 فایرباکس



4) بوستر پمپ آتش نشانی 2 خطه با پمپ پمپیران مدل 250 ~32

با منبع 24 لیتری زیلمت – برای ساختمان 14 طبقه با 14 فایرباکس



5) بوستر پمپ آتش نشانی دوخطه مدل 250 ~ 40 با پمپ پمپیران مدل 250 ~ 40

با منبع 24 لیتری زیلمت – برای ساختمان 15 طبقه با 15 فایرباکس



برخی از انواع بوستر پمپ‌های رایج آبرسانی

بوستر پمپ‌های آبرسانی، علاوه بر کاربرد در ساختمان‌های مسکونی و تجاری، قابل استفاده در ادارات، هتل ها، بیمارستان ها و اماکن نظامی و انتظامی می‌باشند.



1) بوستر پمپ آبرسانی با پمپ پنتاکس CAM 100

برای ساختما‌های تا 4 طبقه تک واحدی با میانگین متراژ 90 متر



  2) بوستر پمپ آبرسانی با پمپ پنتاکس CBT 210

برای ساختمان‌های تا 6 طبقه، 2 واحدی و دارای 2 سرویس، با میانگین متراژ 120 تا 150 متر



3) بوستر پمپ آبرسانی با پمپ پنتاکس CBT 310

مناسب برای ساختمان‌های تا 8 طبقه، 2 واحدی با میانگین متراژ 140 متر و دارای 2 سرویس
و همچنین مناسب ساختمان‌های تا 10 طبقه، 2 واحدی با میانگین متراژ 90 متر و دارای 2 سرویسه



4) بوستر پمپ آبرسانی با پمپ پنتاکس U 5200-7

مناسب برای ساختمان‌های تا 10 طبقه و تک واحدی، با میانگین متراژ 120 الی 160 متر و دارای 2 سرویس
و همچنین مناسب برای ساختمان‌های تا 6 طبقه، 3 واحدی با میانگین متراژ 80 متر



5) بوستر پمپ آبرسانی با پمپ پنتاکس CBT 600

مناسب برای ساختمان‌های تا 8 طبقه، 4 واحدی با میانگین متراژ 120 تا 140 متر و دارای 2 سرویس



  6) بوستر پمپ آبرسانی با پمپ پنتاکس CBT 800

مناسب برای ساختمان‌های تا 8 طبقه، 2 واحدی 120 متری و دارای 2 سرویس



7) بوستر پمپ آبرسانی با پمپ پنتاکس CBT 1000

مناسب برای ساختمان‌های تا 15 طبقه 60 واحدی، با میانگین متراژ 70 تا 140 متر و دارای 2 سرویس



8) بوستر پمپ آبرسانی با پمپ پمپیران

PUMPIRAN 32 ~ 250 مناسب برای ساختمان‌های تا 7 طبقه 60 واحدی با میانگین متراژ 80 الی 120 متر و دارای 2



9) بوستر پمپ آبرسانی با پمپ پمپیرانPUMPIRAN 40 ~ 250

سرویس مناسب برای ساختمان‌های تا 8 طبقه 80 واحدی و دارای 2 سرویس با میانگین متراژ 70 الی 140 متر
