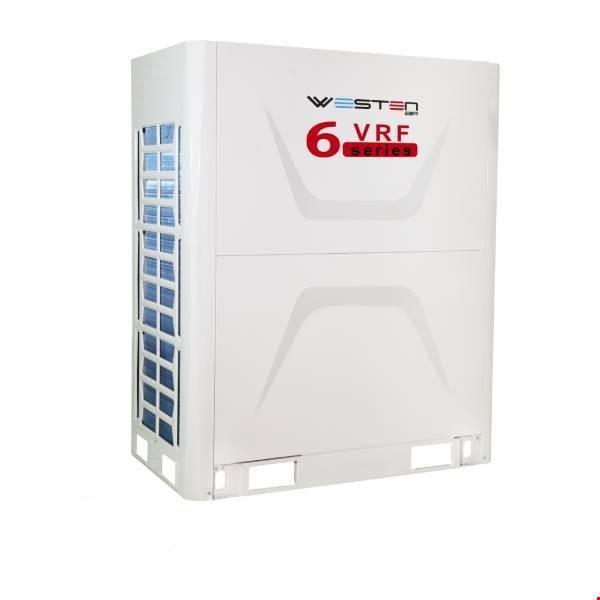

مولتی اسپلیت هوشمند وستن ایر مدل WVRF12P3T3/6 عنوان

مولتی اسپلیت هوشمند وستن ایر

مولتی اسپلیت هوشمند وستن ایر به تنهایی و یا در کنار 1 الی 3 اسپلیت مرکزی دیگر برای تشکیل ظرفیت‌‌های بالاتر، می‌تواند به عنوان هسته مرکزی سیستم سرمایشی و گرمایشی پروژه‌‌های ساختمانی بزرگ مورد استفاده قرار گیرد. در واقع این دستگاه به عنوان یونیت خارجی سیستم تهویه مطبوع مرکزی ساختمان در نظر گرفته می‌شود که متناسب با ظرفیت آن، یونیت‌‌های داخلی انتخاب می‌شوند تا تکمیل کننده این نوع سیستم تهویه مرکزی مدرن و پیشرفته باشند.

علت ابداع سیستم VRF چیست؟

فرض کنید میخواهیم برای تهویه مطبوع یک ساختمان ۱۰ واحدی که هر واحد دارای یک پذیرایی و دو اتاق خواب است از کولر گازی یا همان اسپلیت استفاده کنیم در اینصورت باید ۳۰ عدد کولر گازی بصورت مجزا استفاده کنیم قطعا شما نیز دیده اید نمای بعضی از ساختمان ها را که پوشیده از یونیت خارجی کولر گازی است و چقدر نمای ساختمان را زشت نشان میدهد و به دلیل محدودیت در طول لوله کشی پایین نمیتوان یونیت خارجی را به پشت بام منتقل کرد به لحاظ مصرف انرژی نیز واضح است که چقدر هدر رفت خواهیم داشت در ابتدا بعضی از شرکتها اقدام به ساخت کولر گازی چند پنل کردند بدین صورت که شما یک یونیت خارجی داشتید و دو یا سه یونیت داخلی بدین معنی که در مثال قبل شما تنها ۱۰ یونیت خارجی داشتید خوب تا اینجا معضل معماری و نمای ساختمان تا حدودی مرتفع شد ولی مشکل این سیستم ها عدم کنترل مبرد بود یعنی اگر شما یونیت داخلی واقع در اتاق خواب را روشن کنید مبرد در داخل دستگاه واقع در پذیرایی و اتاق خواب دیگر نیز جریان خواهد داشت که این ضعف بسیار بزرگی بود در بعضی از مدل ها شیر برقی و دیگر ادوات نیز تعبیه گردید ولی زیاد کارامد نبود برخی دیگر از شرکتها سیکل دستگاهها را جدا نمودند یعنی یونیت داخلی مثلا پذیرایی مجهز به کمپرسور مجزا, شیر انبساط یا لوله مویین مجزا و کندانسور مجزا بود ولی غالبا فن کندانسور مشترک بود واضح است که یونیت خارجی بسیار سنگین و بزرگ میشد برخی دیگر از شرکتها اقدام به ساخت داکت اسپلیت کردند که شامل یک یونیت خارجی و یک یونیت داخلی بود که یونیت داخلی با استفاده از کانال به تمامی اتاقها متصل میشد این سیستم هنوز هم طرفداران خود را دارد ولی بدلیل سروصدای زیاد مخصوصا به دلیل صدای شیر انبساط, عدم توزیع هوای مناسب, عدم کنترل دقیق دمای اتاق جوابگوی نیاز انسانها و ایجاد تهویه متناسب با آسایش افراد نبود لذا مخترعین اقدام به طراحی و ساخت VRV کردند که تمامی معضلات عنوان شده را برطرف میکند.

بسته به میزان بار برودت یا حرارت مورد نیاز و شرکت سازنده VRF ها دارای یک زون که شامل یک یا چندین یونیت خارجی که بهم متصل میشوند است و دارای یک یا چندین یونیت داخلی است که با توجه به شرکت سازنده و ظرفیت دستگاهها تا ۶۴ عدد یونیت داخلی را میتوان به یک زون متصل کرد یونیت‌‌های داخلی دستگاهها بسته به سلیقه مشتری و معماری ساختمان انتخاب میشوند یونیت‌‌های داخلی انواع مختلف دارند اعم از دیواری که پنل ان به لحاظ ظاهری شبیه پنل اسپلیت است سقفی توکار که دارای کانال مکش و دهش است و کاستی نیز سقفی است و بدون کانال است تنوع مدلها در انتخاب یونیت خارجی زیاد است بعضی از مدلها دارای ریموت کنترل میباشند که میتوان تنظیمات را با ریموت وارد نمود و در بعضی از مدلها با اسنفاده از کنترلر دیواری که به نوعی وظیفه ترموستات را نیز دارد میتوان اقدام به کنترل دستگاه و مشاهده وضعیت کارکرد نمود و حتی میتوان چندین یونیت که در یک سالن قرار دارند را نیز به یک ریموت متصل نمود. یونیت خارجی و داخلی توسط لوله مسی و تعدادی زیادی ادوات و تجهیزات خاص که برای انشعاب گرفتن و هدایت بهتر و کافی مبرد است به یکدیگر متصل میشوند در سیستم VRV با رعایت استانداردها و اصول ابلاغ شده از سمت شرکت سازنده تا ۹۰ متر لوله کشی عمودی و تا ۱۰۰۰ متر لوله کشی کلی میتوان داشت البته این اعداد برای برند‌‌های مختلف متغیر است.

اصول مکانیکی سیستم VRF

 در حالت کلی یونیت خارجی و یونیت داخلی با دو لوله با عنوان liquid line به معنی خط یا لوله مایع و gas line به معنی خط یا لوله گاز به هم متصل میشوند مگر در مدل‌‌های خاص که بصورت سه لوله اجرا میشوند. از آنجایی که دستگاهها با لوله مسی به یکدیگر متصل و جوش میشوند رعایت اصول صحیح جوشکاری و جلوگیری از اکسید شدن داخل لوله با استفاده از روش‌‌های مطرح در صنعت جوش اکس استیلن الزامی است تمیز کردن و پاکسازی داخل لوله قبل از وکیوم و شارژ مبرد حیاتی است. با توجه به حساسیت دستگاه و نشت و هدر رفت مبرد در صورت عدم جوشکاری صحیح یا آسیب لوله به دلیل عدم ساپورت گزاری صحیح اکیدا توصیه میشود اصول نکات و استانداردها رعایت شود واز سیم جوش مناسب استفاده شود چون پس از تکمیل و اتمام سیستم, نشت یابی و رفع نشتی پروسه ای بسیار زمان بر و هزینه بر خواهد بود. یونیت‌‌های خارجی باید در معرض هوای بیرون اصطلاحا هوای تازه و بدون سقف قرار بگیرند باد و باران تاثیری برکارکرد ندارد اطراف یونیت خارجی بایستی حداقل یک ونیم متر باز باشد نباید دستگاهها را در محیط بسته قرار داد یونیت خارجی دستگاه‌‌های VRV به دلیل دارا بودن کمپرسور‌‌های اینورتر بسیار کم صدا و بدون لرزش است با اینحال توصیه میشود روی شاسی مناسب قرار بگیرد و لرزه گیر استفاده شود.

VRFچگونه کار میکند؟

این سیستم بر پایه سیکل تبرید بصورت مستقیم یعنی بدون سیال واسط کار میکند (direct expansion) مبرد R410A در یونیت خارجی اگر سیستم در حالت سرمایش باشد با استفاده از کمپرسور فشرده شده در کندانسور به مایع تبدیل میشود با استفاده از لوله خط مایع به یونیت‌‌های داخلی منتقل میشود با توجه به وضعیت یونیت داخلی اگر دستگاه روشن باشد از شیر انبساط عبور میکند و به دلیل افت دما و فشار بسیار سرد میشود بعد از عبور از کویل یونیت داخلی به حالت گاز تغییر فاز میدهد و با استفاده از لوله خط گاز و در مسیر مکش کمپرسور به یونیت خارجی باز میگردد این حالت کلی و ساده در سیکل تبرید در دستگاه‌‌های دو لوله است. واضح است که برای کنترل میزان حجم مبرد, نیاز به کمپرسور اینورتر است کمپرسور‌‌های اینورتر قابلیت تغییر دور دارند و میتوانند از دور بسیار پایین تا فول لود خود بصورت پیوسته و STEPLESS تغییر دور دهند فرض کنید ما یک سیستم وی ار وی داریم با یک زون که شامل دو دستگاه خارجی و ۱۲ یونیت داخلی است فرض کنید یونیت سوم در لابی ساختمان و یونیت هفتم در یکی از اتاق خوابها روشن است فرض کنید سیستم در حالت سرمایش کار میکند و هوای بیرون حدود ۳۹ درجه سانتیگراد است اینکه یک یونیت داخلی روشن باشد یا تمام یونیت‌‌های داخلی در میزان مبرد مورد نیاز تاثیر مستقیم دارد در این مثال که دو یونیت از ۱۲ یونیت روشن است نیاز به مبرد کمتری خواهد بود ضمنا میزان مبرد عبوری از یونیت سوم و هفتم نیز به دلیل اختلاف دما متفاوت خواهد بود هر یونیت داخلی دارای یک برد کنترلی و یک شیر انبساط الکترونیکی و تعداد زیادی سنسور دما است در این مثال یونیت‌‌های داخلی که خاموش هستند با فرمان برد داخلی خودشان شیر انبساط کامل بسته میشود و در یونیت سوم و هفتم با توجه به دمای هوای محیط و عدد سوپر هیت برد داخلی وظیفه کنترل شیز انبساط و در نتیجه میزان حجم عبوری مبرد را خواهد داشت از طرفی تمام این پارامترها به دستگاه‌‌های بیرونی یعنی همان یونیت خارجی مخابره میشود که ما در این مثال دو یونیت خارجی داشتیم یکی از یونیت ها مستر خواهد بود و با توجه به دما و فشار مبرد شروع به کنترل میزان دور کمپرسور و نیز فن کندانسور خواهد نمود.

    ویژگی‌‌های مولتی اسپلیت هوشمند وستن ایر مدل WVRF12P3T3/6

• عملکرد سرمايش، گرمایش + اینورتر
• ظرفیت سرمایشی 33.5 کیلو وات
• ظرفیت گرمایشی 37.5 کیلو وات
• ابعاد (ارتفاع، عرض، طول) 163.5*76.5*99 سانتیمتر
• تا ظرفیت حداکثر 88 اسب بخار
• برچسب انرژی گرید B
• گاز مبرد R410a
• برق مصرفی سه فاز 380 ولت
• کارکرد در رنج دمایی 25- تا 52 درجه سانتیگراد

قیمت‌‌های مولتی اسپلیت هوشمند وستن ایر مدل WVRF12P3T3/6 در سایت فروشگاهی کولر گازی به روز است.

گارانتی محصول

مولتی اسپلیت هوشمند وستن ایر مدل WVRF12P3T3/6 دارای 5 سال ضمانت کمپرسور و 18 ماه قطعات شرکتی است.
