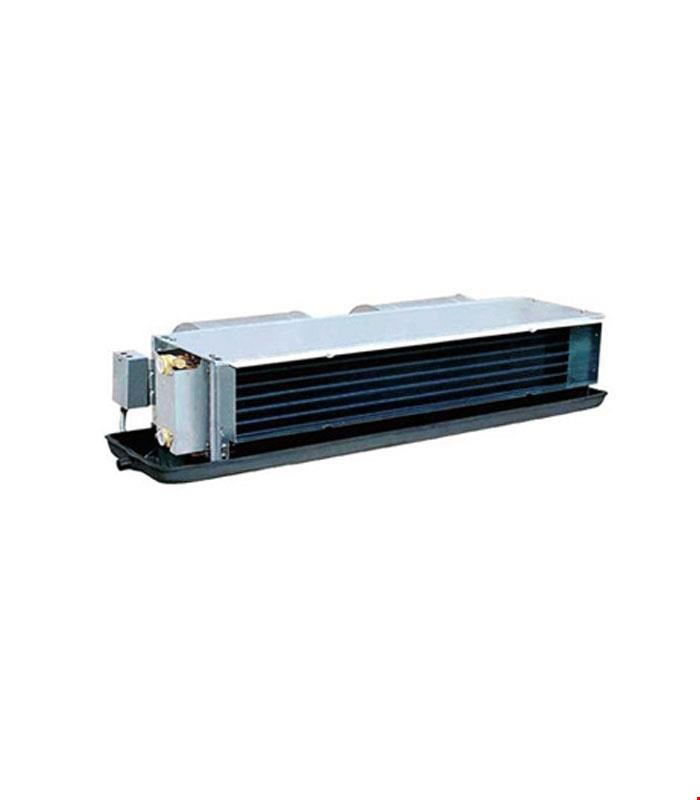

یونیت داخلی سقفی توکار کم فشار VRFدایکین FXDQ-A عنوان

یونیت داخلی سقفی توکار دایکین

سیستم اسپلیت مرکزی یا VRF از جمله محصولات دوستدار محیط زیست است که راندمان بسیار بالا و منطبق با استاندارد‌‌‌‌های محیط زیست از عوامل موفقیت این سیستم در بازار‌‌‌‌های جهانی است. VRF معمولاً درساختمان‌‌‌‌های بزرگ و مراکز تجاری مورد استفاده قرار می‌گیرد و منبع تغذیه آن بر اساس نوع یا برند می‌تواند از برق سه فاز و یا گاز شهری باشد.

به دلیل بهره گیری از کمپرسور دور متغیر SCROLL و موتور فن دور متغیر در کندانسور‌‌‌‌های سیستم‌‌‌‌های اسپلیت مرکزی ، ضریب عملکرد دستگاه (COP) تا حد قابل ملاحظه ای افزایش یافته به طوری که این دستگاهها با مصرف انرژی کمتر، مقادیر بیشتری سرمایش و گرمایش تولید می‌نمایند.

در حالت کلی یونیت خارجی و یونیت داخلی با دو لوله با عنوان liquid line به معنی خط یا لوله مایع و gas line به معنی خط یا لوله گاز به هم متصل میشوند مگر در مدل‌‌‌‌های خاص که بصورت سه لوله اجرا میشوند. از آنجایی که دستگاهها با لوله مسی به یکدیگر متصل و جوش میشوند رعایت اصول صحیح جوشکاری و جلوگیری از اکسید شدن داخل لوله با استفاده از روش‌‌‌‌های مطرح در صنعت جوش اکس استیلن الزامی است تمیز کردن و پاکسازی داخل لوله قبل از وکیوم و شارژ مبرد حیاتی است. با توجه به حساسیت دستگاه و نشت و هدر رفت مبرد در صورت عدم جوشکاری صحیح یا آسیب لوله به دلیل عدم ساپورت گزاری صحیح اکیدا توصیه میشود اصول نکات و استانداردها رعایت شود واز سیم جوش مناسب استفاده شود چون پس از تکمیل و اتمام سیستم, نشت یابی و رفع نشتی پروسه ای بسیار زمان بر و هزینه بر خواهد بود. یونیت‌‌‌‌های خارجی باید در معرض هوای بیرون اصطلاحا هوای تازه و بدون سقف قرار بگیرند باد و باران تاثیری برکارکرد ندارد اطراف یونیت خارجی بایستی حداقل یک ونیم متر باز باشد نباید دستگاهها را در محیط بسته قرار داد یونیت خارجی دستگاه‌‌‌‌های VRV به دلیل دارا بودن کمپرسور ‌‌‌‌های اینورتر بسیار کم صدا و بدون لرزش است با اینحال توصیه میشود روی شاسی مناسب قرار بگیرد و لرزه گیر استفاده شود.

VRF چگونه کار میکند؟

این سیستم بر پایه سیکل تبرید بصورت مستقیم یعنی بدون سیال واسط کار میکند (direct expansion) مبرد R410A در یونیت خارجی اگر سیستم در حالت سرمایش باشد با استفاده از کمپرسور فشرده شده در کندانسور به مایع تبدیل میشود با استفاده از لوله خط مایع به یونیت‌‌‌‌های داخلی منتقل میشود با توجه به وضعیت یونیت داخلی اگر دستگاه روشن باشد از شیر انبساط عبور میکند و به دلیل افت دما و فشار بسیار سرد میشود بعد از عبور از کویل یونیت داخلی به حالت گاز تغییر فاز میدهد و با استفاده از لوله خط گاز و در مسیر مکش کمپرسور به یونیت خارجی باز میگردد این حالت کلی و ساده در سیکل تبرید در دستگاه‌‌‌‌های دو لوله است. واضح است که برای کنترل میزان حجم مبرد, نیاز به کمپرسور اینورتر است کمپرسور‌‌‌‌های اینورتر قابلیت تغییر دور دارند و میتوانند از دور بسیار پایین تا فول لود خود بصورت پیوسته و STEPLESS تغییر دور دهند فرض کنید ما یک سیستم وی ار وی داریم با یک زون که شامل دو دستگاه خارجی و ۱۲ یونیت داخلی است فرض کنید یونیت سوم در لابی ساختمان و یونیت هفتم در یکی از اتاق خوابها روشن است فرض کنید سیستم در حالت سرمایش کار میکند و هوای بیرون حدود ۳۹ درجه سانتیگراد است اینکه یک یونیت داخلی روشن باشد یا تمام یونیت‌‌‌‌های داخلی در میزان مبرد مورد نیاز تاثیر مستقیم دارد در این مثال که دو یونیت از ۱۲ یونیت روشن است نیاز به مبرد کمتری خواهد بود ضمنا میزان مبرد عبوری از یونیت سوم و هفتم نیز به دلیل اختلاف دما متفاوت خواهد بود هر یونیت داخلی دارای یک برد کنترلی و یک شیر انبساط الکترونیکی و تعداد زیادی سنسور دما است در این مثال یونیت‌‌‌‌های داخلی که خاموش هستند با فرمان برد داخلی خودشان شیر انبساط کامل بسته میشود و در یونیت سوم و هفتم با توجه به دمای هوای محیط و عدد سوپر هیت برد داخلی وظیفه کنترل شیز انبساط و در نتیجه میزان حجم عبوری مبرد را خواهد داشت از طرفی تمام این پارامترها به دستگاه‌‌‌‌های بیرونی یعنی همان یونیت خارجی مخابره میشود که ما در این مثال دو یونیت خارجی داشتیم یکی از یونیت ها مستر خواهد بود و با توجه به دما و فشار مبرد شروع به کنترل میزان دور کمپرسور و نیز فن کندانسور خواهد نمود.

ویژگی‌‌‌‌های یونیت داخلی سقفی توکار کم فشارVRFدایکین FXDQ-A

• عملکرد سرمايش، گرمایش + اینورتر
• ظرفیت سرمایشی از 1.7 تا 7.1 کیلو وات
• فشار استاتیکی خروجی 44Pa مناسب کانال‌‌‌های فلکسیبل کوتاه
• مجهز به سنسور تشخیص نفرات و سنسور محیطی
• کنترل چندین فضای مختلف توسط فناوری منطقه بندی چندگانه
• تایمر و فیلتر تمیز شونده خودکار
• برق مصرفی تک فاز 220 ولت

قیمت‌‌‌‌های یونیت داخلی سقفی توکار کم فشارVRFدایکین FXDQ-A در سایت فروشگاهی کولر گازی به روز است.

گارانتی محصول

یونیت داخلی سقفی توکار کم فشارVRFدایکین FXDQ-A دارای 5 سال ضمانت کمپرسور و 18 ماه قطعات شرکتی است.
